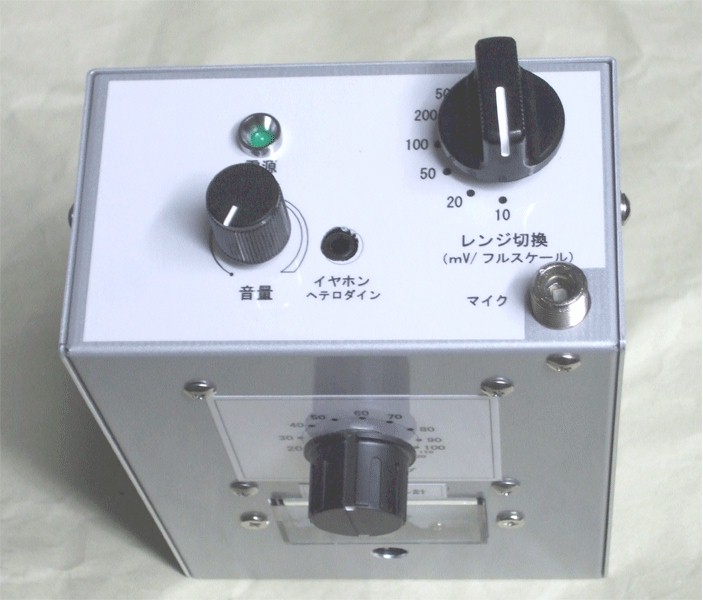

外観（上面）
品名 超音波メータ ultrasonic level meter
型名 BDM-1
web価格（先払い） ￥50,000（税抜） ￥52,500（税込） 送料別途
受注製作品です。納期はお問い合わせ下さい。
特長
超音波の強さをアナログメータで表示します。
ヘテロダイン式BD内蔵（イヤホン式）
AM変調のモニター出力（イヤホン式）
仕様
メータレンジ切換：６pos フルスケールの感度（概略値）
1. 10mV
2. 20mV
3. 50mV
4. 100mV
5. 200mV
6. 500mV
注：メーターの振れはセンサーの周波数特性に依存します。
ヘテロダイン式BD部のチューニング操作とは関係なく入力された超音波全体に反応します。
同じ強さの超音波が入力されも周波数が違う時は同じ振れととはならないことがあります。
ヘテロダイン式BD部のチューニング周波数（20KHz〜100KHz）
電源 006P型アルカリ電池 （9V）
電池持続時間 ＊
定格電流 約25mA
重量（含電池） 約400g
サイズ （突起除く） 110w151h65h（突起部除く）
付属品 マグネチッ型クイヤホン、電池は付属しません別途ご用意ねがいます。
注） 外観,及び仕様は予告なく変更される場合があります。
使用センサーは可聴音から超音波領域までに応答します。
HFアンプにはLOWカットフィルターが入っておりますが過大な可聴音にもメーターが振れることがあります。
アナログメーターを振らせる関係上で標準仕様は通常のBDよりも低めの感度に設定してあります。
（感度の目安は最高感度（レンジ１）の時でアブラコウモリを数mから10m程度まで検知可能と思われます。）
金属ケースになっていますが強い電磁波や電波に影響を受ける場合があります。

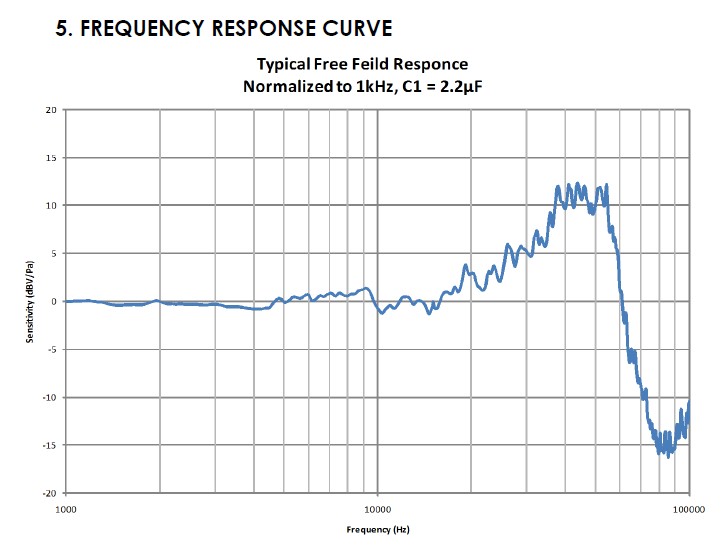

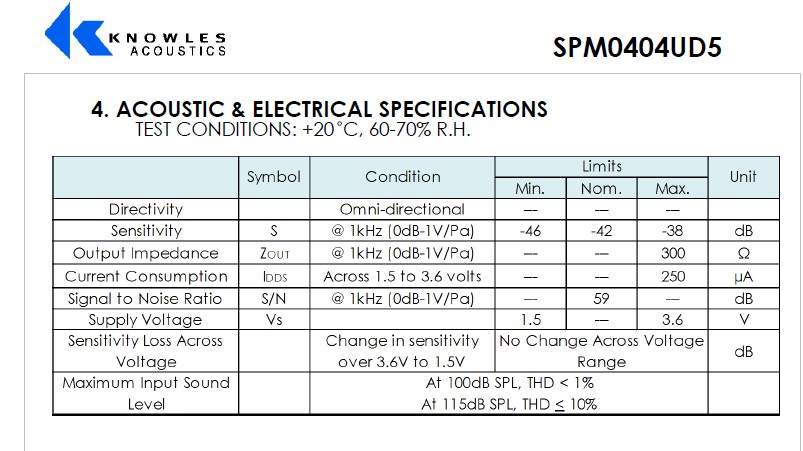

参考データ：超音波センサーの規格
